PERANCANGAN BERORIENTASI OBJEK MEMBUAT DESAIN USE CASE DIAGRAM (SISTEM INFORMASI PELAYANAN PUSKESMAS)



PERANCANGAN BERORIENTASI OBJEK

MEMBUAT DESAIN USE CASE DIAGRAM

(SISTEM  INFORMASI  PELAYANAN PUSKESMAS)



Dosen Pengampu : Erlan Darmawan, S.Kom., M.Si

Di susun oleh :

Nama   : Diana Safitri

   NIM     : 20180910002

                                                                 Kelas    : SI 2018 A





PROGRAM STUDI SISTEM INFORMASI

FAKULTAS ILMU KOMPUTER

UNIVERSITAS KUNINGAN

2021





1. SKENARIO :

Sebuah sistem informasi pelayanan puskesmas dibangun untuk mempermudah dalam pelayanan terhadap masyarakat dimana  sistemnya menggunakan berbasis komputer sehingga data pasien langsung tersimpan kedalam suatu database pasien.Yang mana jika suatu saat data riwayat pasien tersebut dibutuhkan dapat dicari dengan mudah.Sistem ini juga digunakan agar mengontrol persediaan obat sehingga tidak terjadi kekosongan obat. Mulai dari pendaftaran, pemanggilan, pengecekan obat menggunakan database.

Ada beberapa actor yang terlibat pada sistem yaitu : Bagian poli,Dokter,Kepala puskesmas dan pasien.

-         - Pendefinisian Aktor

No	Aktor	Deskripsi
1.	Bagian Poli	Bagian Poli adalah orang yang dapat menginput daftar pasien,membuat laporan pasien.
2.	Dokter	Dokter adalah orang yang bertugas untuk melakukan pemeriksaan,memberikan resep obat,melihat daftar pasien,dan membuat laporan obat.
3.	Kepala Puskesmas	Kepala puskesmas adalah orang yang dapat melihat/menerima  laporan pasien dan laporan obat.
4.	Pasien	Pasien adalah orang yang dapat melakukan pemeriksaan,memperoleh resep obat,ambil obat.

-          - Pendefinisian Use Case

No	Use Case	Deskripsi
1.	Login	Merupakan proses untuk melakukan login bagian poli,dokter,dan kepala puskesmas.
2.	Pendaftaran	Pendaftaran merupakan proses daftar bagi pasien yang akan melakukan pemeriksaan.
3.	Daftar pasien poli	Daftar pasien poli merupakan data pasien yang sudah melakukan pendaftaran.
4.	Pemeriksaan	Pemeriksaan merupakan proses dimana pasien yang sudah terdaftar sedang melakukan pemeriksaan oleh dokter.
5.	Resep obat	Resep obat merupakan proses dari hasil pemeriksaan yang dilakukan oleh dokter untuk pasien.
6.	Ambil obat	Ambil obat merupakan proses yang dilakukan oleh paisen.
7	Laporan pasien	Laporan pasien merupakan proses yang dilakukan oleh bagian poli yang meliputi seluruh data pasien.
8.	Laporan obat	Laporan obat merupakan proses yang dilakukan oleh dokter.
9.	Laporan	Laporan merupakan proses dari laporan obat dan laporan pasien.
10.	Logout	Logout merupakan proses keluar dari suatu sistem untuk bagian poli,dokter dan kepala puskesmas.





2. Skenario use case :

Nama use case : Login

Skenario :

Aktor	Sistem
1. Memasukan username dan password
	2. Memeriksa valid tidaknya data masukan dengan memeriksa ke tabel petugas.
	3. Masuk ke aplikasi sistem pelayanan puskesmas

Nama use case : Pendaftaran

Skenario :

Aktor	Sistem
	1. Memeriksa status login
2. Memasukan data sesuai yang ada pada sistem
	3. Memeriksa valid atau tidaknya data yang telah dimasukkan
	4. Menyimpan data pasien ke database
	5. Menampilkan pesan sukses disimpan.

Nama use case : Daftar pasien poli

Skenario :

Aktor	Sistem
	1. Memeriksa status login
	2. Menampilkan data pasien yang dicari
3. Memilih daftar pasien yang dicari
	4. Menampilkan data pasien dari daftar yang dipilih

Nama use case : Pemeriksaan

Skenario :

Aktor	Sistem
	1. Memeriksa status login
2. Melakukan pemeriksaan terhadap pasien
	3. Menyimpan hasil data pemeriksaan ke database
4. Menulis resep obat
	5. Menyimpan hasil dari resep obat

Nama use case : Resep Obat

Skenario :

Aktor	Sistem
	1. Memastikan status login
	2. Memberikan data resep obat
3. Mengambil resep obat

Nama use case : Ambil obat

Skenario :

Aktor	Sistem
1. Mengambil obat yang sesuai dengan resep yang telah diberikan

Nama use case : Laporan pasien

Skenario :

Aktor	Sistem
	1. Memastikan status login
2. Memasukan data dan hasil pemeriksaan yang berkaitan dengan pasien
	3. Menyimpan data pasien ke database
	4. Menampilkan data untuk membuat laporan

Nama use case : Laporan obat

Skenario :

Aktor	Sistem
	1. Memastikan status login
2. Memasukan data obat
	3. Menyimpan data obat ke database
	4. Menampilkan stok obat yang tersedia
	5. Menampilkan data obat untuk membuat laporan

Nama use case : Laporan

Skenario :

Aktor	Sistem
	1. Memastikan status login
	2. Menampilkan laporan pasien atau laporan obat sesuai dengan apa yang ingin ditampilkan
3. Dapat melihat laporan berupa laporan pasien atau laporan obat

Nama use case : Logout

Skenario :

Aktor	Sistem
1. Melakukan logout	2. Memeriksa apakah yakin akan keluar dari aplikasi atau tidak
	3. Keluar dari aplikasi sistem pelayanan puskesmas

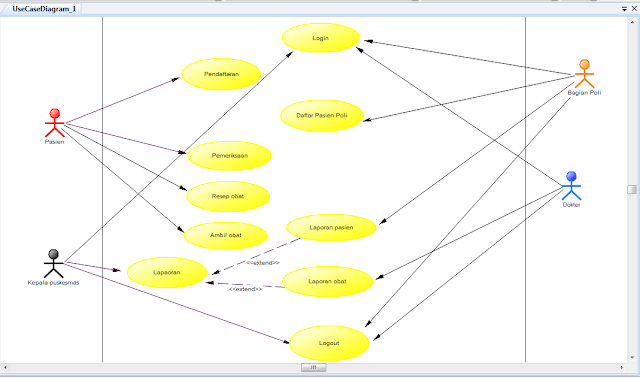

3. Menggambarkan Use case diagram

Berikut adalah use case diagram dari sistem informasi pelayanan puskesmas
